MES制造執行系統是以嵌入式技術為核心，以自主研發的無線織機監控設備WMC10X、生產檢驗設備FIC30X、條碼標簽打印設備FPS10X、旗云智造執行系統等為支撐，精心打造的一套整體紡織行業信息化解決方案。本系統通過織造車間現場安裝的無線織機數據監測采集設備，實時采集和監控織機轉速、效率、產量、停機等信息;通過檢驗車間的布匹產質量智能數據采集終端，解決布匹的產量和疵點數據采集和統計問題;通過條碼標簽打印終端和手持條碼出庫設備，實現原料和坯布倉庫的條碼化管理。整個生產流程管理系統主要由織機監控、生產檢驗、白坯條碼倉庫子系統和成品面料管理子系統組成。

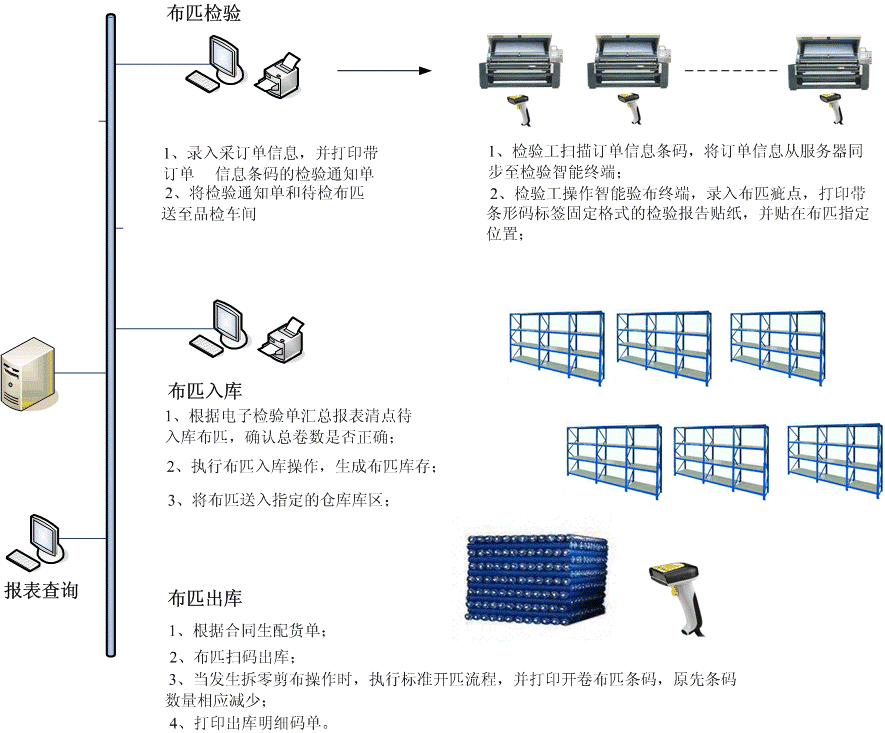

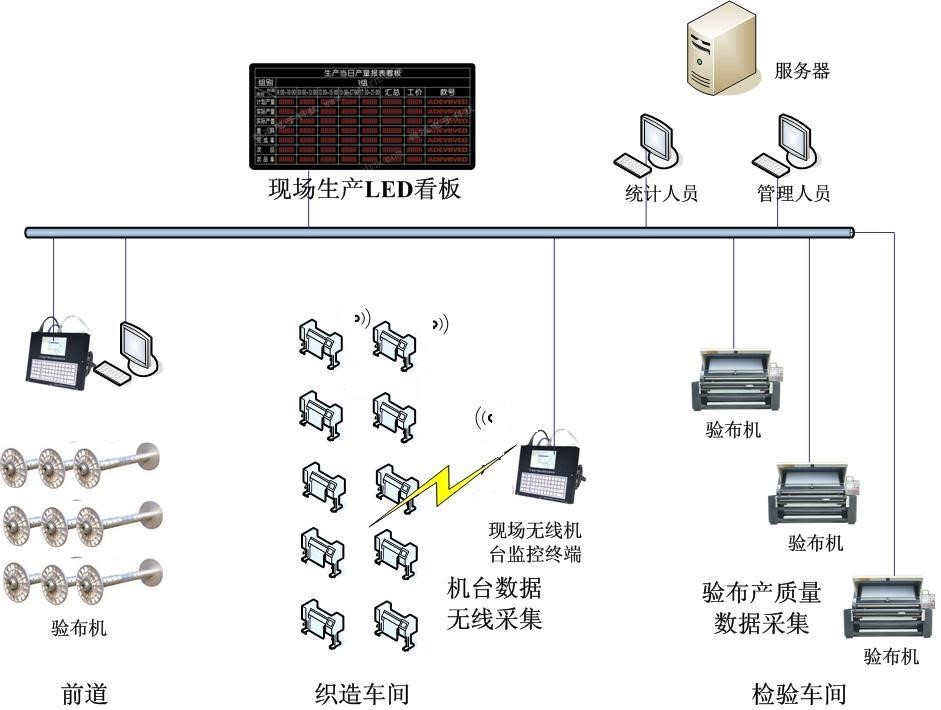

以下為整個系統的拓撲圖：
說明：
1、前道準備：在此環節將軸信息登記到系統里，同時打印“上機流程卡”，上機流程卡帶軸基本信息和若干數量的落布條碼標簽;
2、織造車間：幫機工在落布時通過手持終端掃描掃描“上機流程卡”條碼和預先黏貼在機臺上的機臺條碼，完成軸和機臺的綁定;同時通過手持機鍵盤錄入落布米數;手持機數據通過計算機導入到數據庫，生成落布數據記錄;
3、檢驗車間：通過檢驗智能終端(詳細介紹見后)，實時采集布匹檢驗電子數據，實時上傳到服務器，自動生成各類產量、質量、入庫對照報表;同時每卷布可以打印條碼標簽(可選);
4、精準條碼倉庫(建議可選)：根據布卷條碼標簽進行掃碼出入庫。
一、 織機無線數據監控子系統
織機監控屬于前道管理，是以無線織機監控設備WMC10X為核心，實時采集織軸、扒綜、上軸工、機臺、擋車工、保全工、班組長相關的生產數據，主要實現以下功能：
無線監測織機的運行狀態和告警信息。
織造車間現場圖
自動計算織軸剩余紗量，預測織機了機時間。
在線顯示織機當前狀態、轉速、產量、效率、停臺等數據，并提供月、周、日、時的平均數據用以比對。
關聯扒綜工、上軸工和織軸操作數據，關聯擋車工、保全工、班組長和機臺生產數據，并通過這些數據，指導生產現場管理，同時后道管理提供參考比對數據。
自動記錄每臺織機的開機時間、開機次數、運轉時間及各種原因的停機時間、停機次數。以小時為單位，統計各種原因的停機次數、停機時間等數據。
二、坯布生產檢驗子系統
生產檢驗屬于后道管理，是以生產檢驗設備TIC30X、條碼標簽打印設備BPS10X、嵌入式數據查詢終端為中心，實時采集坯布檢驗數據，并和前道數據關聯，同時為條碼倉庫管理提供原始的電子明細數據。主要實現以下功能：
通過自定義疵點和碼表傳感器接口，直接采集坯布產量、疵點數據，同時通過前道管理機臺擋車工關聯數據，實現坯布檢驗數據和擋車工自動準確對應。
根據檢驗產量和織軸經紗長度自動計算織縮，為原料投放比例提供參考依據。
可以按車間、機臺、品名、班組、擋車工、檢驗員生成產量疵點統計報表。
可以自動班組長、擋車工、檢驗員工資報表。
可以通過查詢終端實時查詢擋車工產量疵點、檢驗員工作量、班組產量疵點、上軸記錄、扒綜記錄、保全維修記錄等信息。
可以通過檢驗終端上的條碼打印機，為每一卷布打印一個條碼標簽，給每一卷布一個“身份證號”，實現坯布條碼管理。

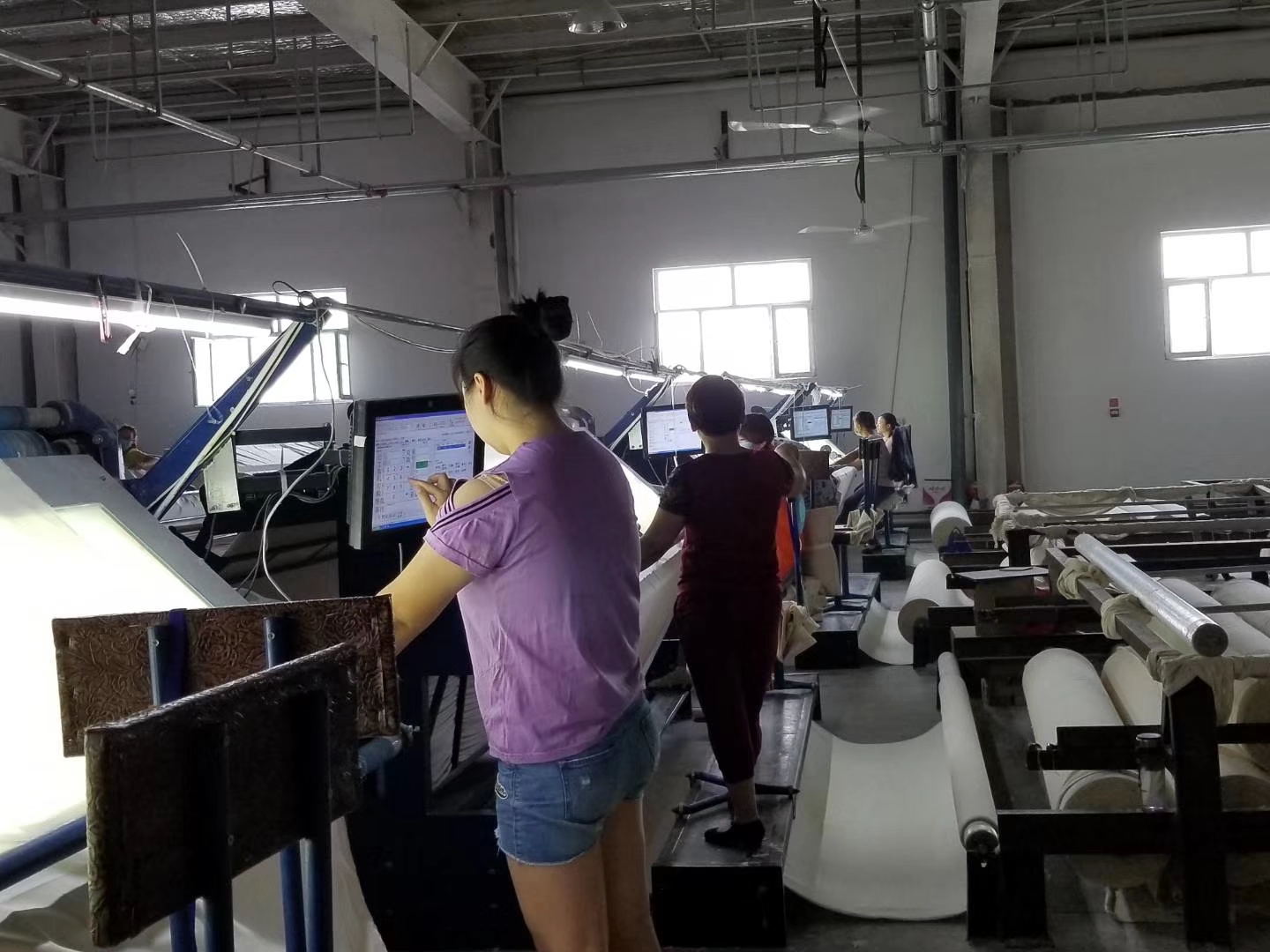

現場圖

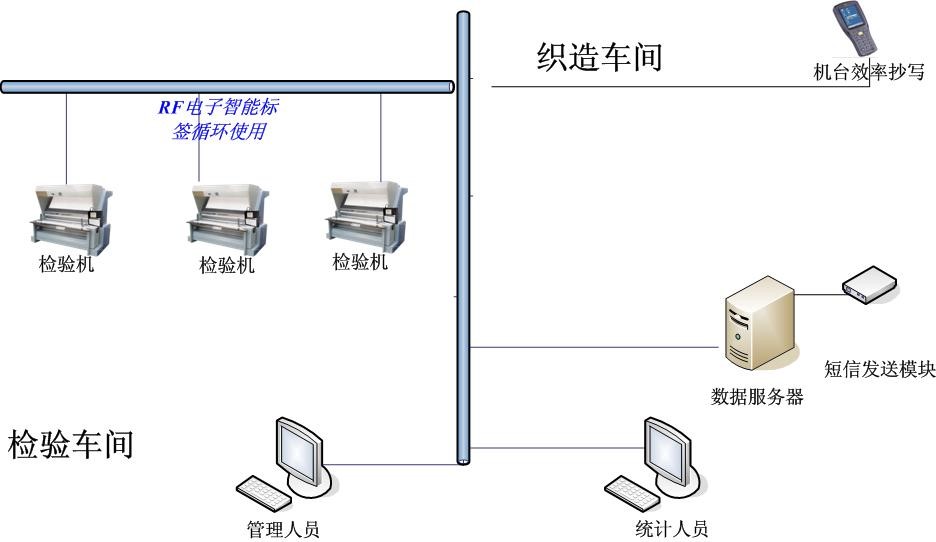

總體說明：
該子系統運行的基礎是穩定、可靠、合理的網絡架構與布設，新疆運盛紡織工廠檢驗車間共計4臺卷驗機上安裝紡織品電子檢驗智能終端(FIC)，F(xiàn)IC設備通過網絡匯總至辦公區域數據服務器，與統計、管理人員的計算機共同組織成局域網。
所有的檢驗數據實時匯總至服務器，原先每日所需的大量的統計工作可以省去，管理人員可以查看及時生成的產量匯總報表，通過實物清點和電子數據比對，每日布匹及時、精確入庫;質量匯總報表可以給管理者對布匹質量提供針對性的數據支持。根據系統對每個擋車工每月的產量和扣款統計，可以輕松的計算計件工資。
實施系統后的檢驗車間檢驗的每匹布均可以通過FIC打印出相應條形碼標簽黏貼與布匹兩側，以供將來掃碼出庫。從而達到精確發貨管理，發貨碼單自動生成。
檢驗單無紙化之后，擋車工產量扣款的查詢可以通過產質量企業微信來發送，與擋車工個人相關的產量、質量扣款短信每日下班后及時發送到每個人的手機上。或者登陸系統查看自己的產量和質量扣款情況。
檢驗工的產量也同時發送。
三、白坯條碼倉庫子系統
條碼倉庫主要應用于各類打卷布的入庫、出庫，直接為檢驗過的坯布打印條碼標簽(在后道管理中完成)。條碼倉庫主要實現以下功能：
坯布庫存的精細化管理，可以實時查詢倉庫的動態庫存和庫存分布。
基于手持機掃描條碼實現入庫、出庫、盤點，自動累計總卷數和總米數，同時提供貨架方式的入庫、出庫、盤點模式，節省時間，提高工作效率。

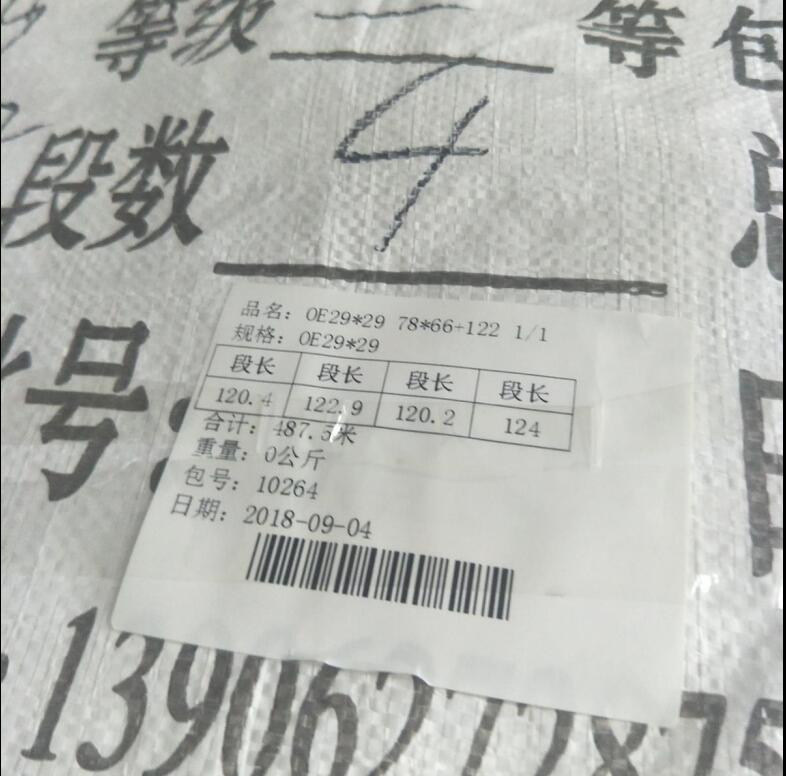

倉庫還支持打包，把多卷坯布打包成一大包，通過掃碼包的條碼進出庫。
根據手持機出庫條碼清單自動生成出庫碼單。

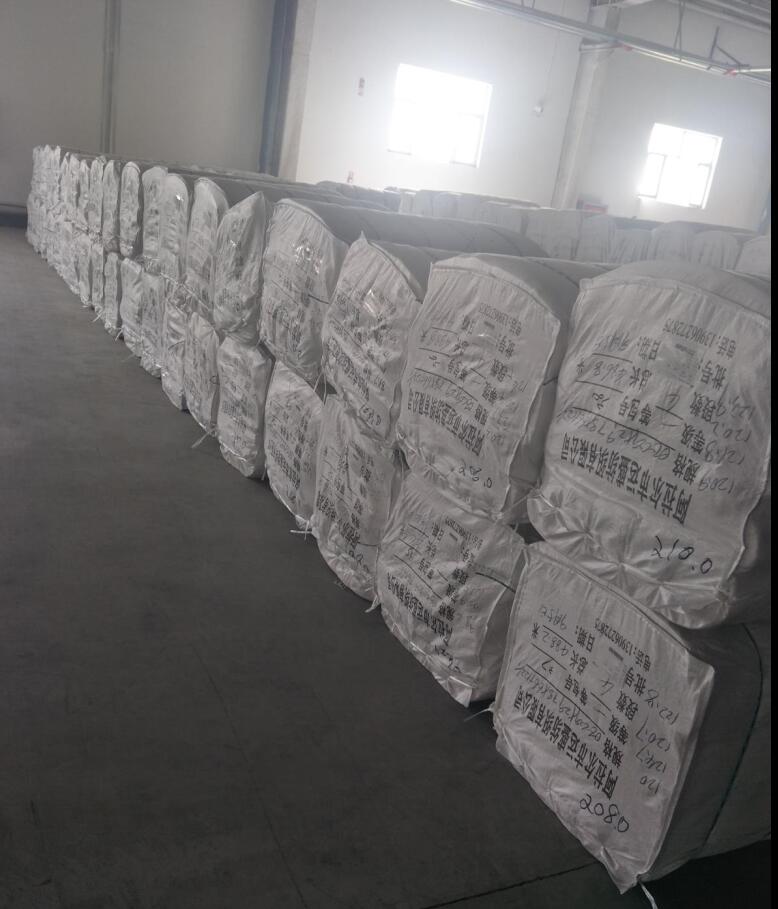

現場圖
